| Описание / Назначение / Характеристики ЕЛ-11М-08 |

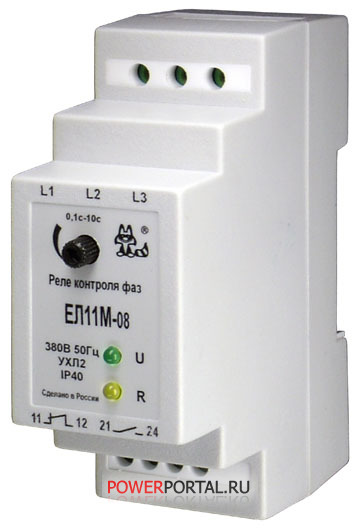

Реле контроля трехфазного напряжения ЕЛ-11М-08
Контроль разбаланса фаз
Фиксированный порог на превышение напряжения +30% Uном
Фиксированный порог на снижение напряжения -20% Uном
Контроль порядка чередования фаз
Контроль обрыва фаз
Контроль "слипания" фаз
Задержка срабатывания от 0,1 до 10 сек.
Реле контроля трехфазного напряжения ЕЛ-11М-08 предназначено для контроля трехфазного напряжения в сетях с изолированной нейтралью. Реле контролирует порядок чередования фаз, обрыв и слипание фаз, линейное превышение (снижение) напряжения выше (ниже) фиксированного значения
Технические характеристики
Номинальное линейное напряжение Uном, В (по исполнению)
100, 110, 175, 220, 380, 400, 415
Минимально допустимое линейное напряжение, В (по исполнению)
50, 55, 88, 110, 190, 200, 208
Максимально допустимое линейное напряжение, В (по исполнению)
150, 165, 262, 330, 530, 540, 560
Потребляемая мощность, ВА
не более 2
Выключение реле происходит при:
снижении напряжения ниже
0,75 Uном
обрыве одной или двух фаз
да
обратном порядке чередования фаз
да
"слипании" фаз
да
превышении напряжения
1,3 Uном
Время срабатывания (пределы регулирования), с
от 0,1 до 10
Гистерезис напряжения порога срабатывания
0,05 Uном
Количество и тип контактов
13/1Р
Максимальная коммутируемая мощность, ВА
2000
Максимальное коммутируемое напряжение, В
400
Степень защиты
корпус - IP40; клеммы - IP10
Климатическое исполнение
УХЛ2 (-20..+55 градусов Цельсия)
Крепление:
DIN-рейка.
Габаритные размеры
35 х 90 х 63
Масса, кг
не более 0,2
|
