Описание / Назначение / Характеристики |

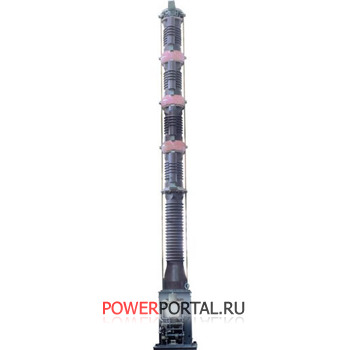

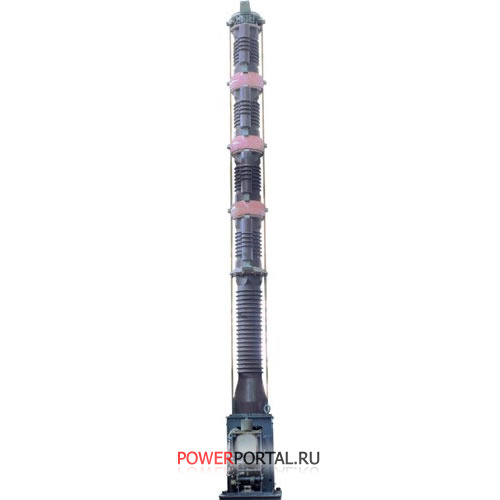

Выключатель вакуумный внутренней установки типа ВБЭ-110 предназначен для коммутации электрических цепей в нормальном и аварийном режимах работы в сетях трёхфазного переменного тока номинальным напряжением 110 кВ частотой 50/60 Гц для закрытых распределительных устройств в энергетике и промышленности, а также для коммутации трансформаторов дуговых сталеплавильных печей в металлургии. Выключатель имеет пополюсное управление встроенным электромагнитным приводом. Возможна поставка в комплекте с трансформаторами тока. Выключатель ВБЭ-110 заменяет любой выключатель внутренней установки класса 110 кВ. Выключатели предназначены для работы при температуре окружающего воздуха от минус 45 до +40°С. Технические характеристикиНоминальное напряжение, кВ 110 Наибольшее рабочее напряжение, кВ 126 Номинальный ток, А 1600 Номинальный ток отключения, кА 25; 31,5 Собственное время отключения выключателя, с, не более 0,05 Полное время отключения выключателя, с, не более 0,07 Собственное время включения выключателя, с, не более 0,07 Механический ресурс, циклов ВО, не менее 10000 Коммутационная износостойкость, не менее при номинальном токе, циклов ВО 10000 при номинальном токе отключения, циклов ВО/О 30/70 Диапазон рабочих температур, °С минус 45...+40 Габаритные размеры, мм, высота 4061 ширина 3500 (460) глубина 840 Масса полюса, кг 450
|
