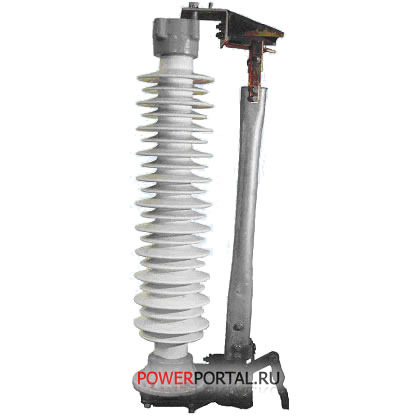

ЗАЗЕМЛИТЕЛИ НАРУЖНОЙ УСТАНОВКИ ТИПОВ ЗОН-110М-IУХЛI, ЗОН-110М-IIУХЛI, ЗОН -110Б-IУXЛI, 30Н-11ОБ-IIУХЛI, 30H-IIO-ITI, ЗОИ-IIО-IIТI
Назначение Заземлители типов ЗОН-II0М-IУХЛI, ЗОН-II0Б-IУXЛI, 30H-IIO-ITI предназначены для заземления нейтралей силовых трансформаторов, имеющих в нейтрали трансформатор тока для защиты от замыканий на землю.
Заземлители типов ЗОН-II0М-IIУХЛI, 30Н-IIОБ-IIУХЛI, ЗОИ-IIО-IIТI предназначены для заземления нейтралей силовых трансформаторов не имеющих защиты от замыканий на землю. Условия эксплуатации Температура окружающей среды от плюс 40С до минус 60С; (и от плюс 45С до минус 10С для исполнения Т1); Высота установки над уровнем моря не более 1000 м; Толщина корки льда до 20 мм; Скорость ветра с гололёдом не более 15 м/с; Скорость ветра без гололёда не более 40 м/с; Скорость ветра для исполнения Т1 не более 40 м/с; Климатическое исполнение и категория размещения УХЛ1 или Т1. Конструкция и работа По конструкции заземлители рубящего типа. Заземлитель состоит из основания, изоляционной колонки, неподвижного контакта и ножа заземления. Основание представляет собой уголок и предназначено для установки заземлителя. На основании крепится изоляционная колонка, на верхней части которой устанавливается неподвижный контакт. Заземляющий нож выполнен из алюминиевой трубы, соединённой через пластину с валом. При оперировании заземляющий нож, на конце которого имеется разъёмный контакт, врубается в неподвижный контакт. Контактное давление в разъёмном контакте обеспечивается пружиной.
Условное обозначение В структуре условного обозначения принято: З - заземлитель; О - однополюсный; Н - наружной установки; 110 - номинальное напряжение; Б - усиленная изоляция; М - модернизированный; [] - вариант исполнения; УХЛ - климатическое исполнение; 1 - категория размещения
|
