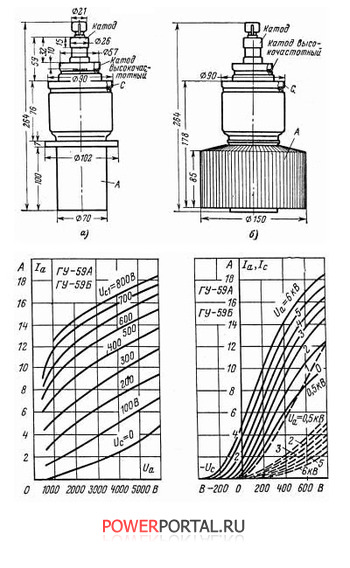

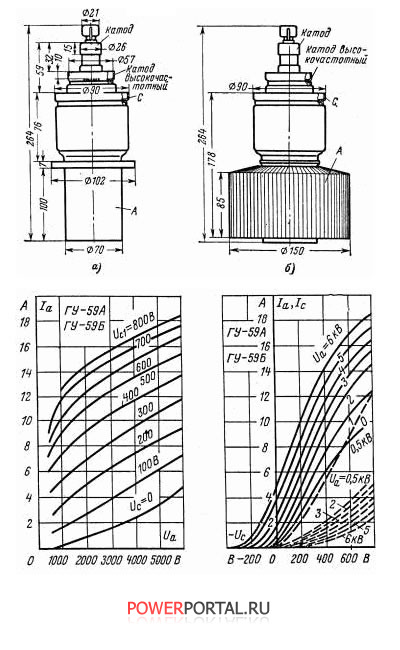

| Описание / Назначение / Характеристики ГУ-59А |
Мощный генераторный триод для работы в качестве генератора высокочастотных колебаний в промышленных генераторах для высокочастотного нагрева.
Оформление - металлостеклянное.
Рабочее положение - вертикальное, анодом вниз.
Охлаждение - принудительное:
ГУ-59А: анода - водяное не менее 12 л/мин, ножки - воздушное не менее 50 м3/ч, баллона - воздушное не менее 50 м3/ч;
ГУ-59Б: анода - воздушное не менее 600 м3/ч, ножки - воздушное не менее 50 м3/ч, баллона - воздушное не менее 50 м3/ч.
|
| Ток накала | 67 ± 5 А | | Постоянная составляющая тока сетки | ³ 0,45 А | | Напряжение смещения сетки отрицательное | ³ 550 А | | Крутизна характеристики | ³ 16 мА/В | | Коэффициент усиления | ³ 15 | | Выходная мощность в режиме генерации на частоте 155 МГц (при Uа=5 кВ) | ³ 6,3 кВт | | Междуэлектродные емкости, пФ входная: | £ 50 | | Междуэлектродные емкости, пФ выходная: | £ 1,2 | | Междуэлектродные емкости, пФ проходная: | £ 25 | | Долговечность | ³ 2000 ч |
Предельные эксплуатационные данные
|
| Напряжение накала | 4,7 - 5,3 В | | Напряжение анода | 5 кВ | | Ток накала пусковой | 100 А | | Мощность, рассеиваемая анодом | 6 кВт | | Мощность, рассеиваемая сеткой | 400 Вт | | Рабочая частота | 155 МГц | | Температура стекла, спая металла со стеклом и выводов электродов | 150 С | | Интервал рабочих температур окружающей среды ГУ-59А | от +5 до +70 С | | Интервал рабочих температур окружающей среды ГУ-59Б | от -60 до +70 С | |
|
