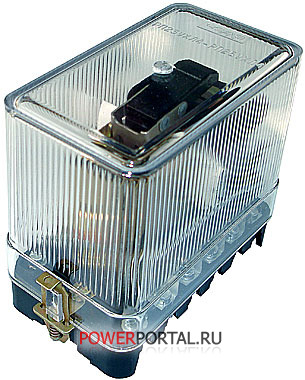

Реле промежуточные РП 23, РП 25 предназначены для применения в качестве вспомогательных реле:
в цепях постоянного тока – реле типа РП 23
в цепях переменного тока – реле типа РП 25
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
Группа механического исполнения М39, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Герц с максимальным ускорением 0,25 g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников – IP00 по ГОСТ 14255-69.
Технические данные
Основные параметры приведены в таблице 1.
Наименование параметра
РП 23
РП 25
Номинальное напряжение, В
24, 48, 110, 220
100, 127, 220
Напряжение срабатывания реле, нагретого до установившегося теплового состояния напряжением 110% UН при температуре окружающего воздуха плюс 40°С, не более
Наименьший коммутируемый ток 0,05 Ампер при напряжении не менее 24 Вольт.
Коммутационная износостойкость – 10000 циклов ВО
Механическая износостойкость – 100000 циклов ВО
Реле выпускается с 1 размыкающим и 4 замыкающими контактами. Однако, при перестановке контактных угольников и подвижных контактных пластин на месте эксплуатации можно получить:
2 размыкающих и 3 замыкающих контакта;
3 размыкающих и 3 замыкающих контакта;
4 размыкающих и 1 замыкающий контакт.
Конструктивное исполнение по способу присоединения внешних проводников – переднее, заднее (винтом или шпилькой).
