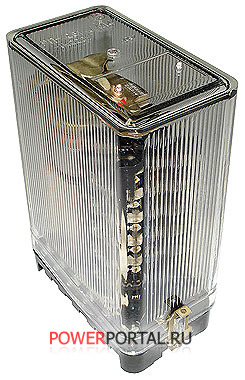

Реле промежуточное предназначено для применения в качестве вспомогательных реле в цепях постоянного тока (РП 251, РП 252, РП 253, РП 254, РП 255) и переменного тока (РП 256) в следующих случаях:
когда требуется создание выдержки времени при срабатывании (реле типа РП 251);
когда требуется выдержка времени при отпускании (реле типа РП 252 и типа РП 256);
когда требуется действие реле от напряжения и удержания от тока (реле типов РП 253 и РП 255) либо действие реле от тока и удержание от напряжения (реле типа РП 254).
Реле типа РП 254 работает с выдержкой времени на отключение, а реле типа РП 253 может срабатывать с замедлением либо без замедления на включение.
Присоединение реле типа РП 256 к сети переменного тока производится через выпрямительный прибор, встроенный в реле.
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4. Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Герц с максимальным ускорением 0,25g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников – IP00 по ГОСТ 14255-69.
Технические данные
Реле типов РП 251, РП 252 и РП 256 имеют по одной рабочей обмотке напряжения. Реле типов РП 253 и РП 255 имеют по одной рабочей обмотке напряжения и по три удерживающих токовых обмотки. Кроме того, в реле типа РП 253 имеется еще демпферная обмотка.
Основные параметры реле типов РП 250 приведены в таблице 1. Таблица 1. Основные параметры реле типов РП 250
Наименование параметра
РП 251
РП 252
РП 253
РП 254
РП 255
РП 256
Номинальный ток, А
–
–
1, 2, 3, 4, 8
–
–
–
Номинальное напряжение, Вольт
24, 48, 110, 220
24, 48, 110, 220
24, 48, 110, 220
110
24, 48, 110, 220
100, 127, 220
Частота переменного тока, Гц
50, 60
50, 60
50, 60
50, 60
50, 60
50, 60
Количество контактов
5 зам.
5 зам.
4 зам.; 1 разм.
3 зам.; 1 разм.
5 зам.
5 зам.
Выдержка времени на срабатывание, сек.
мин. не более 0,07 макс. не менее 0,11
–
при разомкнутой демпферной обмотке не более -0,04; при замкн. демпферной
обмотке не менее 0,07
не более 0,05
не более 0,05
–
Выдержка времени на отпускание, сек.
–
мин. не более 0,05 макс. не менее 1,1 и не более 1,4
–
при введенной демпферной обмотке не менее 0,5
–
мин. не более 0,5 макс не менее 1,1 и не более 1,4
Напряжение срабатывания, % Uном
70
70
70
–
70
70
Ток срабатывания, % Iном
–
–
–
70
–
–
Напряжение возврата, % Uном не менее
5
мин - 1 макс -5
5
–
5
мин - 1 макс -5
Ток возврата, % Iном не менее
–
–
–
1,5
–
–
Коммутационная способность контактов реле при напряжении от 24 до 250 ВВ цепи постоянного тока
(τ ‹ =0,02 s и токе до 2А) – 100 Вт
--//--
--//--
--//--
--//--
--//--
Коммутационная способность контактов реле при напряжении от 24 до 250 ВВ цепи переменного тока
(cosφ › = 0,5 и токе до 5А) – 500ВА
--//--
--//--
--//--
--//--
--//--
Механическая износостойкость, циклы ВО
6300
--//--
--//--
--//--
--//--
--//--
Коммутационная износостойкость, циклы ВО
1000
--//--
--//--
--//--
--//--
--//--
Конструктивное исполнение реле по способу присоединения внешних проводников переднее или заднее (винтом или шпилькой).
