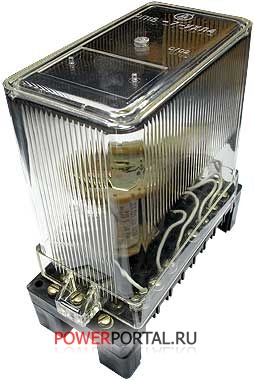

Реле промежуточное серии РП16 предназначено для применения в схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок.
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнений УХЛ4 и О4.
Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные наггрузки в диапазоне частот от 5 до 15 Герц с максимальным ускорением 3g и в диапазоне частот от 16 до 100 Герц с максимальным ускорением 1g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические данные
Основные параметры реле приведены в таблицах 1 и 2.
Таблица 1. Основные параметры реле типов РП 16
Исполнение реле
РП16-1
РП16-2
РП16-3
РП16-4
РП16-5
РП16-6
РП16-7
Время включения/отключения
незамедленные с времением включения не более 30 мсек
незамедленные с времением включения не более 30 мсек
незамедленные с времением включения не более 30 мсек
незамедленные с времением включения не более 30 мсек
незамедленные с времением включения не более 30 мсек
незамедленные с времением включения не более 20 мсек
незамедленные с времением включения не более 30 мсек
Ток включающей катушки
постоянный
постоянный
постоянный
постоянный
постоянный
постоянный
переменный
Вид включающей катушки
напряжения
напряжения
напряжения
тока
напряжения
напряжения
напряжения
Обмотки напряжения реле выдерживают длительно 110%Uном. Наименьший рабочий ток, коммитируемый контактами при напряжении 24 Вольт составляет 0,05 Aмпер. Режим работы обмоток тока кратковременный.
Продолжительность включения:
включающих обмоток тока при токе 3Iном - 3 сек;
удерживающих обмоток тока при токе 2Iном - 10 сек.
