Комплектное распределительное устройство серии К-98
Внешний вид

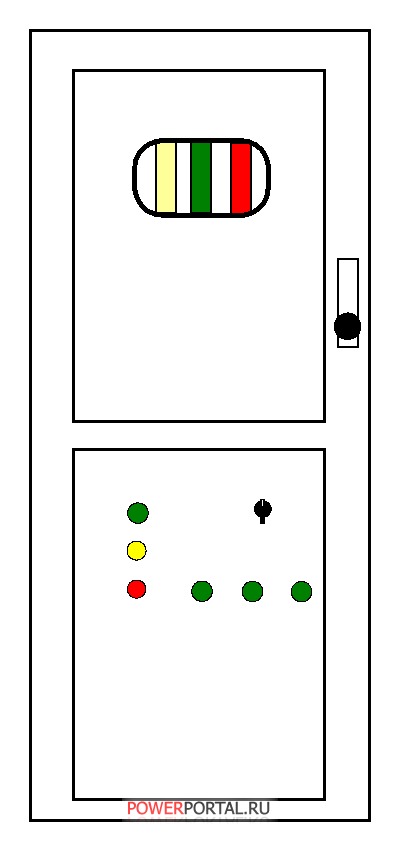

рис.1 Комплектное распределительное устройство серии К-98
Описание / Назначение / Характеристики устройство серии К-98
КОМПЛЕКТНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА КРУ серии К-98
Общие сведения
Шкафы комплектных распределительных устройств серии К-98 предназначены для работы в сетях трехфазного переменного тока напряжением 6 и 10 кВ промышленной частоты 50 Гц для системы с изолированной нейтралью для нужд народного хозяйства с установкой в помещении.
Особенности
Камеры изготовлены на основе сборных конструкций: релейный и кабельный отсеки отделены от отсека коммутационных аппаратов металлическими перегородками.
Номинальные значения рабочих параметров, конструкция и сетка схем позволяют выполнять оптимальные решения в соответствии с требованиями заказчика.
КРУ серии К-98 рассчитаны на применение всех видов высоковольтных выключателей данного напряжения: масляного, вакуумного, элегазового - могут использоваться для комплектации РП, спроектированных под КРУ других заводов-изготовителей. Конструкция шкафов каркас из собранных с помощью сварных и болтовых соединений узлов из металлических листов и профилей дверь из металлического листового материала отдельный релейный шкаф с аппаратурой измерение напряжение на сборных шинах с помощью измерительного трансформатора напряжения заземляющий разъединитель сборных шин
Безопасность эксплуатации
Высокая надежность за счет применения нормированных компонентов и стандартизованных аппаратов. Шкафы К-98 прошли типовые испытания по ГОСТ 14694 и ГОСТ 1516.1. Все коммутационные операции производятся при закрытой наружной двери. Разделительные панели между ячейками из металлических листов. Клапаны сброса давления в сочетании с датчиками дуговой защиты. Предусмотрены функциональные блокировки.
Условия эксплуатации Климатическое исполнение камер КСО УЗ; УХЛ по ГОСТ 15150.
Камеры КСО предназначены, главным образом, для установки в закрытых помещениях с естественной вентиляцией без искусственного регулирования климатических условий.
Обслуживающая среда должна быть невзрывоопасной, не содержать агрессивных газов и испарений, химических отложений, не насыщенной токопроводящей пылью и водяными парами.
Файлы для скачивания
Нет файлов
