КАМЕРЫ КСО-272
Общие сведения
Камеры сборные одностороннего обслуживания серии КСО-272 предназначены для распределительных устройств напряжением 6(10) кВ переменного тока частотой 50 Гц систем с изолированной нейтралью.
Структура условного обозначения
камер КСО-272-Х/Х УХ:
КСО - камера сборная одностороннего обслуживания;
2 - модификация;
72 - год разработки;
Х - обозначение схем первичных соединений (табл. 1);
Х - обозначение схем вторичных соединений;
УХ - климатическое исполнение и категория размещения (3; 4)
по ГОСТ 15150-69. схемы первичных соединений ХХ-ХХ:
Х - порядковый номер схемы первичных соединений;
Х - буквенное обозначение:
П - пружинный привод ПП-67,
ПВ - пружинный привод ППО-10,
Э - электромагнитный привод ПЭ-11,
Т - трехфазный силовой трансформатор,
А - автоматическое переключение,
Р - ручное переключение;
Х - номинальный ток камеры, А (400; 600*; 1000);
Х - тип трансформатора напряжения или разрядника (НОМ, НАМИ,
НТМИ, НТМК, РВО, РВРД). * Номинальный ток камеры 630 А обозначается 600.
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 20 до 35°С для У3, от 1 до 35°С для У4. Среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Требования техники безопасности по ГОСТ 12.2.007.3-75. Камеры серии КСО-272 соответствуют требованиям ТУ 3414-004-07618476-99. ТУ 3414-004-07618476-99
Номинальное напряжение, кВ - 6; 10 Наибольшее рабочее напряжение, кВ - 7,2; 12 Номинальный ток первичных цепей, А - 400; 630; 1000 Номинальный рабочий ток, А - 50; 100; 150; 200; 300; 400; 630; 800; 1000 (см. примечание) Номинальный ток сборных шин, А - 630; 1000 Номинальный ток отключения: камер с выключателем высокого напряжения, кА - 20 камер с выключателями нагрузки и предохранителями, кА, при: 6 кВ - 20 10 кВ - 12 Ток включения выключателя высокого напряжения, кА: действующее значение периодической составляющей - 20 амплитудное значение - 51 Предельный сквозной ток, кА: камер с выключателем высокого напряжения: действующее значение периодической составляющей - 20 амплитудное значение - 51 камер с выключателями нагрузки: действующее значение периодической составляющей - 16 амплитудное значение - 30 Четырехсекундный ток термической стойкости, кА: камер с выключателем высокого напряжения - 20 камер с выключателем нагрузки - 10 Номинальное напряжение вторичных соединений, В: постоянного оперативного тока - 220 переменного оперативного тока - 220 Габаритные размеры, мм: ширина - 1000 глубина в основании - 1200 высота со сборными шинами - 2870 высота каркаса - 2600 Масса камер, кг: с выключателем высокого напряжения - 650-900 с выключателем нагрузки - 500-550 с трансформаторами напряжения - 600-750 прочих - 200-500 Примечание. Номинальный рабочий ток камер соответствует номинальному первичному току трансформатора тока, устанавливаемого в камере согласно опросному листу.
Аппаратура, применяемая для первичных соединений:
выключатели масляные типа ВПМ-10 с приводами ПП-67, ПЭ-11 и ВПМП-10 с приводом ППО-10;
разъединители РВЗ с заземляющими ножами со стороны шарнирного контакта, разъемного контакта и с обеих сторон;
разъединители РВФЗ с заземляющими ножами со стороны шарнирных контактов;
разъединители РВ;
выключатели нагрузки типа ВНРп-10-400 с приводом ПРА-17;
трансформаторы тока типов ТПЛ-10, ТОЛ-10, ТПОЛ-10;
трансформаторы напряжения типов НОМ, НТМИ, НАМИ, НТМК;
силовые трансформаторы типов ОМ-10; ТМ-25;
предохранители типов ПК, ПКТ-10;
разрядники типов РВО, РВРД;
статические конденсаторы типов КМ, КС.

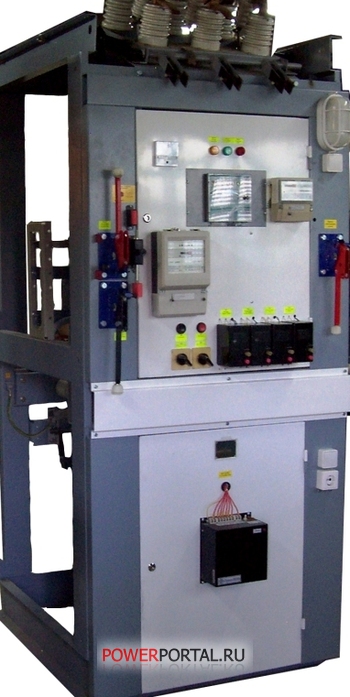

Камеры КСО-272 представляют собой сварную металлоконструкцию из гнутых стальных профилей. В камере размещена аппаратура первичных соединений, на фасаде - приводы выключателей и разъединителей, а также аппаратура вторичных соединений. Доступ в камеру обеспечен через две двери: верхнюю - в зону выключателя высокого напряжения и нижнюю - в зону кабельных присоединений. Обе двери имеют застекленные окна для обзора внутренних зон и запираются одним ключом.
Общий вид и габаритные и установочные размеры в прикрепленном файле
|
