Внешний вид АИГ-70/55 Аппарат для испытания диэлектриков

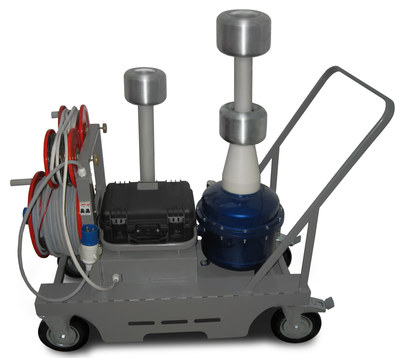

рис.1 АИГ-70/55 Аппарат для испытания диэлектриков
Описание для АИГ-70/55 Аппарат для испытания диэлектриков
АИГ-70/55 Аппарат для испытания диэлектриков
Назначение АИГ-70/55
АИГ-70/55 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением до 70 кВ, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением до 55кВ частотой 50 Гц.
Условия эксплуатации АИГ-70/55
Температура окружающего воздуха, ˚C от -10 до +40
Относительная влажность воздуха при температуре+25˚C, %, не более 80
Атмосферное давление, мм рт. ст. от 630 до 800
Технические данные АИГ-70/55
Наибольшее рабочее напряжение (действующее значение), кВ
• На выпрям¬ленном напряжении в продол¬жительном режиме 70
• На переменном напряжении в продол¬жительном режиме 55
• На переменном напряжении в повторно-кратковременном режиме 55
Максимальный рабочий ток, мА
• На выпрям¬ленном напряжении в продол¬жительном режиме 100 (200)
• На переменном напряжении в продол¬жительном режиме 120 (250)
• На переменном напряжении в повторно-кратковременном режиме 150 (300)
Приведенная погрешность измерения выходного напряжения, %, не более ± 3
Диапазон измерения испытательного напряжения, кВ
• На переменном напряжении в продол¬жительном режиме 1,0 – 70
• На выпрям¬ленном напряжении в продол¬жительном 1,0 – 55
• На переменном напряжении в повторно-кратковременном режиме 1,0 – 55
Приведенная погрешность измерения выходного тока, %, не более ± 3
Диапазон измерения испытательного тока, мА 5,0 – 140 (10,0 – 320)
Потребляемая мощность, кВА, не более 7,5 (17)
Максимальная емкость нагрузки при номинальном напряжении, нФ, не более 8.5 (22)
Напряжение питающей сети, В однофазное, 220 ± 22
Частота питающей сети, Гц 50 ± 1
Масса БУ, кг, не более 15
Масса БВН, кг, не более 250
Габаритные размеры БУ, мм, не более 360 х 310 х 190
Габаритные размеры БВН, мм, не более 600 х 1300 х 1050
Габаритные размеры штанги заземления, мм, не более 1800 х Ø150
Средний срок службы, лет 10
АИГ-70/55 работает на переменном напряжении в повторно-кратковременном режиме с продолжительностью включения 17 % и длительностью цикла 6 мин.
В скобках указаны значения для исполнения АИГ-70/55-17.
Комплект поставки АИГ-70/55
Блок управления АИГ-70/55 1
РНО-40 (РНО-80 для исполнения АИГ-70/55-17,5)
на передвижной тележке 1
ВТр ТИОГ-55 на передвижной тележке 1
Кабель сетевой длиной 50 м на барабане, сечением 4х6 мм2 1
Провод заземления длиной 30 м на барабане, сечением 10 мм2 2
Провод высоковольтный длиной 30 м, UИСП. ≥ 25 кВ 1
Руководство по эксплуатации 1
Как купить АИГ-70/55 Аппарат для испытания диэлектриков
Чтобы купить АИГ-70/55 Аппарат для испытания диэлектриков позвоните в компанию ООО Харьковэнергоприбор Харьков по телефону +38 057 3932028 или свяжитесь любым другим способом.
