ЭТЛ-10 - Электротехническая лаборатория кабельная передвижная для поиска мест повреждения силовых кабелей.
цена руб.

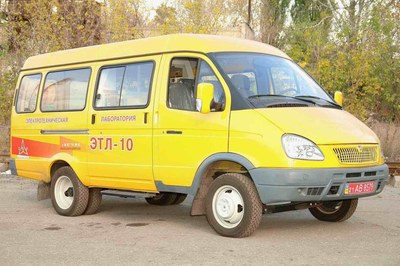

Внешний вид ЭТЛ-10 - Электротехническая лаборатория кабельная передвижная для поиска мест повреждения силовых кабелей.
рис.1 ЭТЛ-10 - Электротехническая лаборатория кабельная передвижная для поиска мест повреждения силовых кабелей.
Описание для ЭТЛ-10 - Электротехническая лаборатория кабельная передвижная для поиска мест повреждения силовых кабелей.
ЭТЛ-10 – Электротехническая кабельная лаборатория
Назначение
Электротехническая лаборатория кабельная передвижная ЭТЛ-10 смонтированная в фургоне автомобиля и предназначена для:
• испытания изоляции кабелей и электрооборудования выпрямленным 60кВ и
• переменным (50 Гц) высоковольтным напряжением 50кВ;
• топографического определения трассы кабельных линий;
• прожига дефектной изоляции кабелей со последующим дожигом её;
• определения мест повреждения кабельных линий:
индукционным методом;
акустическим методом;
• определения расстояния до места повреждения в высоковольтных кабелях 0, 4-10кВ импульсным беспрожиговим методом на высоком и низком напряжении;
Электропитание ЭТЛ-10:
• от промышленной однофазной сети 220В, 50 Гц.
• допускается питание от автономного генератора мощностью не менее 5 кВА.
Общие технические данные ЭТЛ-10
Питание - однофазная сеть переменного тока частотой 50Гц, напряжением 220В
Потребляемый ток, не больше, А, 80;
Параметры киловольтметра, что измеряет высокое постоянное и сменное напряжение:
• границы измерения на испрямленной напряжению, кВ, - 30 и 60;
• граница измерения на сменном напряжении, кВ, - 50;
• приведенная относительная погрешность измерения, %, не больше - 3;
Длина сетевого соединительного кабеля на барабане - 30 м, сечение - 8 мм2, тип кабеля – КГ4х4.
Длина сетевого соединительного кабеля на барабане - 30 м, тип кабеля - КГ-4х4;
Длина провода защитного заземления на барабане - 30 м, тип провода - 8 GA -1х10 ;
Длина высоковольтного экранированного кабеля на 3-х барабанах - по 30 м, тип кабеля ПВВЭ/ 60-1х4 сечение экрана - 4 мм2;
Длина високовольт. провода для испытания сменным напряжением - 30 м, тип провода ПВВ-1х4;
Занимаемая площадь в плане, м - 1,8 х 3,0;
Масса оборудования, кг - не более - 500;
Обслуживающий персонал - 2 оператора (не менее);
Срок службы лаборатории, лет - 10.
Комплектация:
Пульт сетевой
Блок управления электролабораторией
Стойка основная
Блок высоковольтных испытаний БВИ-60/50
Блок прожига БПР-25/8
Генератор акустики ГАУВ-6
Переключатель высоковольтный 1
Рефлектометр высоковольтный осциллографический “РИФ - 7” в комплекте с датчиками
Генератор звуковой частоты ГЗЧ-2500
Приемник П-900 в комплекте с датчиками
Автотрансформатор регулировочный TDGC-20 (40A)
Короткозамыкатель трехфазный с электромехани-ческим приводом
Сетевой кабель на барабане – КГ-4х4;
Провод защитного заземления на барабане - 8 GA -1х10 ;
Высоковольтный экранированний кабель на барабанах - ПВВЭ/ 60-1х4 сечение экрана - 4 мм2;
Переходник к сетевому кабелю с двухполюсным автоматическим выключателем 80 А, оконцование "крокодил"
Переходник к сетевому кабелю, оконцован вилкой
Провод высоковольтный для испытания переменным высоким напряжением
Сирена СС-1
Фонарь красный
Комплект ограждений:
• штырь изоляционный - 4 шт.;
• шнур полипропиленовый - 25 м
Стойка изоляционная
Крестовина к изоляционной стойке
Комплект документации
Как купить ЭТЛ-10 - Электротехническая лаборатория кабельная передвижная для поиска мест повреждения силовых кабелей.
Чтобы купить ЭТЛ-10 - Электротехническая лаборатория кабельная передвижная для поиска мест повреждения силовых кабелей. позвоните в компанию ООО Харьковэнергоприбор Харьков по телефону +38 057 3932028 или свяжитесь любым другим способом.
