ГЗЧ-2500 – Генератор звуковой частоты
Описание
Назначение ГЗЧ-2500:
Генератор звуковой частоты ГЗЧ- 2500 предназначен для поиска мест повреждения кабельных линий.
Условяи эксплуатации ГЗЧ-2500:
диапазон температур окружающего воздуха, С - от минус 20 до +40;
относительная влажность воздуха при температуре 25 С - до 80 %;
атмосферное давление, мм рт. ст. - 650 – 800;
на месте эксплуатации не должно быть паров агрессивных жидкостей (кислот и щелочей).
Технические характеристики ГЗЧ-2500:
Выходная мощность в согласованном режиме, Вт - не менее 2500;
Максимальное выходное напряжение холостого хода, В - 300;
Максимальный выходной ток, А - 50;
Частота генерации, Гц - 1024/2048;
Частота. модуляции, Гц - 1,5-3;
Количество ступеней согласования с нагрузкой, шт. - 12;
Диапазон сопротивления нагрузки, Ом - 0,5- 150;
Питание - однофазная сеть переменного тока 220 +- 22В, 50 +- 2 Гц;
Потребляемая мощность, Вт - не более 3000;
Габаритные размеры, мм - 320х360х200;
Масса, кг - не более 15.
Комплектация ГЗЧ-2500:
Генератор ГЗЧ-2500 - 1
Провод соединительный с нагрузкой длиной 2 м - 2
Генератор звуковой частоты ГЗЧ-2500 - 1
Устройство и принцип работы ГЗЧ-2500:
Входное сетевое напряжение 220 В, 50 гц через автоматы и тиристорный регулятор подается на силовой выпрямитель, емкостной фильтр и далее на транзисторный инвертор, нагрузкой которого служит выходной трансформатор.
В генераторе предусмотрен режим модуляции звукового сигнала, защита от перегрузки по току, плавная и ступенчатая регулировка выходного напряжения.
Особенностью генератора является способ низкочастотной модуляции выходного сигнала. Модуляция осуществляется импульсами прямоугольной формы частотой 1,5-3 Гц таким образом, что в течении первого полупериода модулирующего напряжения генерируется сигнал с частотой 1024 Гц, а в течении второго полупериода - с частотой 2048 Гц. Преимущество этого способа модуляции заключается в том, что при наличии приемника с частотами приема 1024 и 2048 Гц возможен прием сигнала обеих частот с переключением только на приемнике. В режиме непрерывной генерации генерируется сигнал с частотой 1024 Гц.
Конструктивно генератор выполнен в корпусе типа "НАДЕЛ"

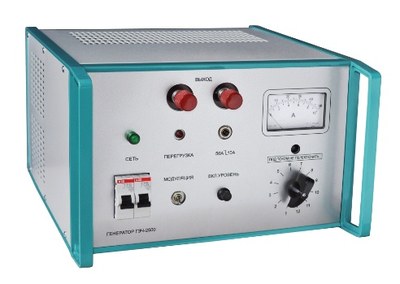

На передней панели изделия находятся:
индикатор выходного тока (вся шкала 100 А);
кнопка «10А», при нажатии на которую вся шкала индикатора становится 10А;
ручка плавной регулировки выходного напряжения «ВКЛ УРОВЕНЬ», совмещенная с выключателем;
ручка ступенчатой регулировки выходного напряжения;
светодиод «ПЕРЕГРУЗКА»;
автоматы включения сети с индикатором «СЕТЬ»;
тумблер "МОДУЛЯЦИЯ", включающий режим прерывистой генерации;
клеммы « ВЫХОД».
Гарантийные обязательства:
Изготовитель гарантирует соответствие требованиям действующей технической документации и нормам ПУЭ и ПТБ.
Гарантийный срок эксплуатации ГЗЧ-2500 - 12 месяцев со дня отгрузки потребителю.
Чтобы купить ГЗЧ-2500 – Генератор звуковой частоты позвоните в компанию ООО Харьковэнергоприбор Харьков по телефону +38 057 3932028 или свяжитесь любым другим способом.
