УПА-16 - Устройство прогрузки защиты автоматов до 16 кА.
цена руб.

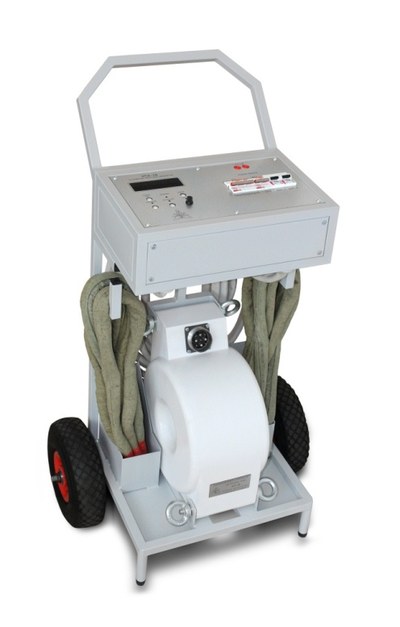

Внешний вид УПА-16 - Устройство прогрузки защиты автоматов до 16 кА.
рис.1 УПА-16 - Устройство прогрузки защиты автоматов до 16 кА.
Описание для УПА-16 - Устройство прогрузки защиты автоматов до 16 кА.
УПА-16 - Устройство прогрузки автоматических выключателей до 16 кА
Назначение УПА-16
УПА-16 предназначено для проверки работоспособности и снятия ампер-секундных характеристик автоматических выключателей защиты, работающих в цепях переменного тока, с регистрацией значений тока и времени срабатывания автоматических выключателей. УПА-16 является мобильным оборудованием.
Принцип действия УПА-16 основан на регулировании мощности в первичной цепи силового согласующего трансформатора и соответственно регулирования выходного тока, протекающего через испытуемый автоматический выключатель. Регулировка мощности может осуществляться при помощи внешнего регулятора (РНО или ВР) или встроенного тиристорного регулятора.
Условия эксплуатации УПА-16
Температура окружающего воздуха, ˚С от 10 до 35
Относительная влажность воздуха при температуре +25˚С, %, не более 80
Атмосферное давление, мм рт. ст. от 630 до 800
Технические данные УПА-16
Напряжение питающей сети переменного тока, В 380±10% или 220±10%
Частота питающей сети, Гц 50±1
Наибольший ток, при питании от сети 380 В, на выходе (действующее значение), кА 16
Наибольший ток, при питании от сети 220 В, на выходе (действующее значение), кА 9,4
Диапазон измерения испытательного тока, кА 0,20…40
Диапазон измерения испытательного тока, А 20…4092
Диапазон измерения времени подачи испытательного тока, с 1…86359
Диапазон измерения времени подачи испытательного тока, мс 10…990
Приведенная погрешность измерения испытательного тока, % 3
Приведенная погрешность измерения длительности протекания тока и времени отключения, %, не более 3
Время непрерывной работы при максимальном токе, не менее, с 10
Наибольшая потребляемая мощность, не более, кВ∙А 55
Масса ИТ-16, кг, не более 57
Масса установки, кг, не более (без гибких шин) 84
Габаритные размеры, мм, не более 960х680х400
Средний срок службы, лет 10
Состав изделия
Блок управления УПА-16 1
Источник тока ИТ-16 1
Транспортная тележка 1
Шина гибкая (длина 1 м) 8 Сечение 110 мм2
Шина гибкая (длина 2 м) 6 Сечение 110 мм2
Провод заземления (длина 5 м) 1 Сечение 6 мм2
Коллектор 2
Разъем подключения РНО ШР40П3ЭШ9 1 При поставке УПА-16 с РНО поставляется кабель присоединения УПА-16 к РНО
Руководство по эксплуатации
РНО (Iном=120 А) по отдельному заказу
Как купить УПА-16 - Устройство прогрузки защиты автоматов до 16 кА.
Чтобы купить УПА-16 - Устройство прогрузки защиты автоматов до 16 кА. позвоните в компанию ООО Харьковэнергоприбор Харьков по телефону +38 057 3932028 или свяжитесь любым другим способом.
