Устройство проверки автоматических выключателей УПАВ-20М
цена 1 грн.

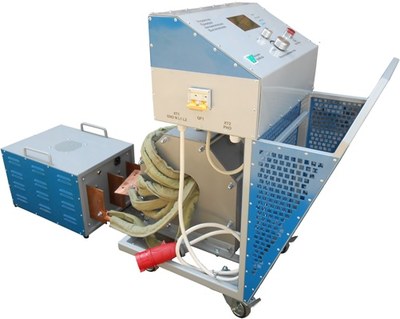

Внешний вид Устройство проверки автоматических выключателей УПАВ-20М
рис.1 Устройство проверки автоматических выключателей УПАВ-20М
Описание для Устройство проверки автоматических выключателей УПАВ-20М
Устройство проверки автоматических выключателей УПАВ – 20М
Предназначено для проверки работоспособности и контроля ампер–секундных характеристик автоматических выключателей переменным током промышленной частоты в диапазоне 20 А—20 кА, с измерением и регистрацией величин тока и времени проходящего через автоматический выключатель, далее АВ. Может использоваться в качестве регулируемого источника переменного тока до 20 кА в силовых цепях низкого импеданса.
Для обеспечения электробезопасности персонала, выходные токопроводящие цепи гальванически развязаны от питающей сети.
Величина напряжения на выходных шинах, при полностью открытом тиристорном ключе не превышает 7 В, что благоприятно сказывается на контактах автоматических выключателей в момент отключения — значительно уменьшается их износ при многократных испытаниях.
Также есть возможность изготовления и поставки:
Устройство проверки автоматических выключателей УПАВ-6М, 10М, 14М, 16М и 18М.
Характеристики
Напряжение питания, (В)* 380 ±10%
Частота питающей сети, (Гц) 50 ±1%
Максимальный ток потребления питающей сети, (А) 140
Максимальное напряжение на выходных шинах, (В) 7
Максимальный ток на выходных шинах (действующее значение), (кА) 20
Максимальная потребляемая мощность, кВА 55
** Диапазон измерения и регистрации выходного тока, А, при погрешности измерения менее 3% 20—20000
Диапазон измерения и регистрации длительности выходного тока, сек, при погрешности измерения менее 1,5% 0,01—1000.
Порог срабатывания температурной защиты, (С°) 96 ±10%
Габаритные размеры,(мм) 1097 х 650 х 870
Масса прибора без гибких шин, (кг), не более 86
Средний срок службы прибора, (лет) 10
* Допускается питание от напряжения 220В, при этом максимальный выходной ток – 13 кА.
** Технические характеристики соответствуют приведенным значениям при эксплуатации прибора в комплекте с регулятором напряжения однофазным (РНО).
Условия эксплуатации
Диапазон температуры окружающего воздуха,(С°) 0—35
Относительная влажность воздуха при Т=25(С°),(%) ≤80.
Атмосферное давление, (мм.рт.ст.) 630—800
Дополнительная функция источника постоянного тока приставки ВП-2, 4 и 6 (на 2 кА, 4 кА и 6 кА) в комплект не входит:
Выпрямитель полупроводниковый ВП–2, 4 и 6 разработано для работы в составе серийного прибора УПАВ–20М. Установка УПАВ–20М является регулируемым источником переменного тока, а также измеряет и регистрирует время токовые характеристики тестируемого автоматического выключателя. Предназначенное для тестирования автоматических выключателей постоянного тока, первичным током до 6кА. Может применяться как источник выпрямленного тока до 6кА, в силовых цепях низкого импеданса, для лабораторных работ.
Оборудование можно комплектовать в различных вариантах:
- источник переменного тока от 6кА до 20кА (УПАВ-6М – УПАВ-20М);
- источник постоянного тока от 2кА до 6кА (ВП-2 – ВП-6);
Например: минимальная комплектация УПАВ-6/2М (переменный ток 6кА, постоянный ток 2кА) и максимальная комплектация УПАВ-20/6М (
Как купить Устройство проверки автоматических выключателей УПАВ-20М
Чтобы купить Устройство проверки автоматических выключателей УПАВ-20М позвоните в компанию ООО OOO Днепропетровск по телефону +38 (056) 788-51-01, (095) 601-35-90 или свяжитесь любым другим способом.
