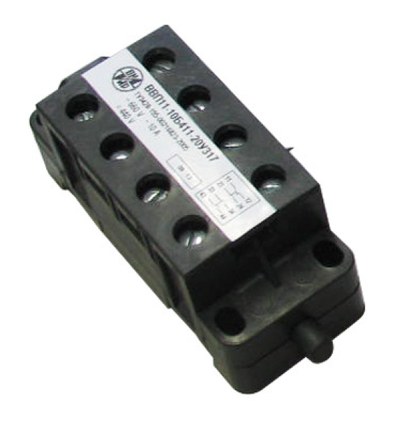

| Описание для Выключатель путевой ВВП11-10 ХХ11-20ХХХХ |
Применение:
Выключатель путевой ВВП11 предназначен для коммутации электрических цепей управления переменного напряжения до 660 В частоты 50 и 60 Гц и постоянного напряжения до 440 В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.
Преимущества:
- низкая стоимость по сравнению с импортными аналогами
- небольшие габаритные размеры
- удобный монтаж присоединяемых проводников
- защита от прикосновения к токоведущим частям
- большое количество сочетаний контактов (9 исполнений, в том числе 4з и 4р)
- повышенный ресурс
- привлекательный внешний вид
- удобное расположение винта заземления, облегчающее монтаж
Наличие исполнений с 4 контактами позволяет заказчикам сократить количеств используемых выключателей
Основные технические параметры:
Номинальный ток: 10А
Номинальное напряжение: переменного тока частоты 50 и 60 Гц – 660В, постоянного тока – 440 В
Порядок замыкания: прямой или обратный
Сочетание контактов: 1з+2р, 2з+1р, 3з, 3р, 1з+3р, 2з+2р, 3з+1р, 4з, 4р
Номинальный/ полный ход штока: 5/5,5 мм
Усилие срабатывания: не более 40Н
Минимальный рабочий ток контактов при напряжении:6 220 В постоянного и переменного тока – 3мА, 24В постоянного тока – 10мА
Категория применения по ГОСТ Р 50030.5.1-99: АС-14, АС-15, DC-13, DC-14
Климатическое исполнение по ГОСТ 15150-89: У3, Т3
Режим работы: продолжительный, повторно-кратковременный
Число присоединяемых проводников к каждому зажиму: не более 2
Сечение проводников: 1,0…2,5 мм2
Диапазон рабочих температур: -40…+45 °С
Износостойкость: коммутационная (режим АС15, Iн=4А, Uн=380В, 50Гц) – не менее 0,5 млн. циклов, механическая – не менее 30,0 млн. циклов
Рабочее положение в пространстве: любое
Габариты (ДхШхВ): 79х30х32 мм
Масса: не более 0,07 кг |
