| Описание для 2БКТП 630 кВА |

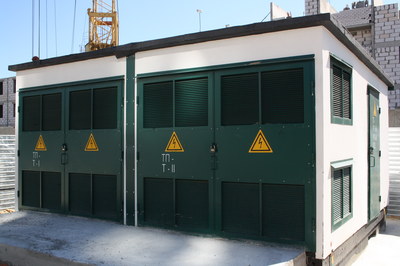

Комплектные трансформаторные подстанции в железобетонном корпусе (в дальнейшем - КТП-БК) двухлучевые внутреннего обслуживания одно и двухтрансформаторные мощностью 100, 160, 250, 400, 630, 1000, 1250, 1600 кВА предназначены для приема, транзита, преобразования, распределения электрической энергии трехфазного переменного тока напряжением 6(10)/0,4кВ частотой 50Гц и защиты на стороне низшего напряжения потребителей городских жилищно-коммунальных, общественных и промышленных объектов, а также зон индивидуальной застройки и коттеджных поселков.
Распределение электроэнергии осуществляется на напряжении 6(10)кВ и 0,4кВ с помощью отходящих от КТП-БК кабельных линий. Допускается использование КТП-БК в сетях с воздушными линиями на сторонах 6(10)кВ и 0,4кВ при условии выполнения кабельных вводов на сторонах 6(10)кВ и 0,4кВ и установке ограничителей перенапряжений на концевых опорах воздушных линий.
По требованию ПОКУПАТЕЛЯ КТП-БК может быть изготовлена в однолучевом исполнении или с трансформатором меньшей мощности.
По типу оборудования комплектного распределительного устройства высшего напряжения (КРУ ВН) КТП-БК выпускаются двух вариантов – с элегазовыми выключателями нагрузки и автогазовыми выключателями нагрузки. По требованию ПОКУПАТЕЛЯ КТП-БК может быть изготовлена с элементами телемеханизации на основе комплекса «Телур» и элементами автоматической системы контроля и учета электроэнергии (АСКУЭ). КТП-БК предназначена для работы в условиях с номинальными значениями климатических факторов для исполнения УХЛ категории размещения 1 по ГОСТ 15150 и ГОСТ 15543.1, для атмосферы типа II, при этом:
- температура окружающего воздуха от минус 45°С до +40°С;
- скоростной напор ветра для 2 ветрового района – 0,23кПа;
- вес снегового покрова для IV снегового района – 1,5кПа;
- сеййсмичность не выше 6 баллов (специальное исполнение до 9 баллов);
- грунты в основании фундамента – сухие, непучинистые, непросадочные;
- высота над уровнем моря до 1000м;
- воздействие механических факторов внешней среды по группе механического исполнения М1 ГОСТ 17516.1. Категория надежности КТП-БК, обеспечиваемая схемой электроснабжения, - вторая. |
